Isolierflansch Typ 61 – CE-konforme elektrische Trennung für KKS-Systeme
CE-konforme Isolierflanschverbindung zur sicheren elektrischen Trennung von Flanschverbindungen und KKS-Systemen.
CE-konform nach 2014/68/EU
Mit CE-Kennzeichnung und Konformität gemäß Druckgeräterichtlinie 2014/68/EU.
CE-konformer Isolierflansch Typ 61 für die elektrische Trennung in KKS-Systemen
Die Isolierflanschverbindung Typ 61 wird als elektrotechnische Schutzmaßnahme eingesetzt, um die metallische Leitfähigkeit einer Flanschverbindung beziehungsweise eines Systems des kathodischen Korrosionsschutzes sicher zu unterbrechen. Zusätzlich dient sie dem Schutz vor Bimetall-Korrosion.
Ein wesentliches Merkmal des Typ 61 ist die CE-Konformität gemäß Druckgeräterichtlinie 2014/68/EU. Die Kennzeichnung erfolgt über ein UV-beständiges Typenschild; zur Dokumentation gehört die entsprechende Konformitätserklärung.
Typ 61 ist für Gase nach DVGW-Arbeitsblatt G 260, nicht-aggressive Gase und nicht-aggressive Flüssigkeiten vorgesehen. Für aggressive Gase und Flüssigkeiten steht mit Typ 61A eine entsprechend beschichtete Sonderausführung zur Verfügung. Weitere Varianten ermöglichen die Anpassung an unterschiedliche Einbausituationen.
CE-konform nach 2014/68/EU
Mit CE-Kennzeichnung und Konformitätserklärung.
Elektrische KKS-Trennung
Unterbricht die metallische Leitfähigkeit.
Kombinierbare Ausführungen
Typ 61, 61D, 61L, 61S und 61A.
Schutz gegen Überbrücken
Typ 61D mit 60 mm größerem Außendurchmesser.
Keine besondere Wartung
Betreiberprüfungen bleiben erforderlich.
Grenzwerte je Ausführung
Druck und Temperatur gemäß Typenschild.
Vorteile und Ausführungen des Isolierflanschs Typ 61
Kombinierbare Varianten für die Einbausituation
Definierter Lieferumfang für die Verbindung
Keine besondere Wartung am Bauteil
Flexibel an Ihre Anforderungen anpassbar
Der Isolierflansch Typ 61 ist in verschiedenen Varianten erhältlich, um optimal auf unterschiedliche Einsatzbedingungen reagieren zu können.
Isolierflansch Typ 61
Isolierflansch Typ 61D
Isolierflansch Typ 61S
Isolierflansch Typ 61A

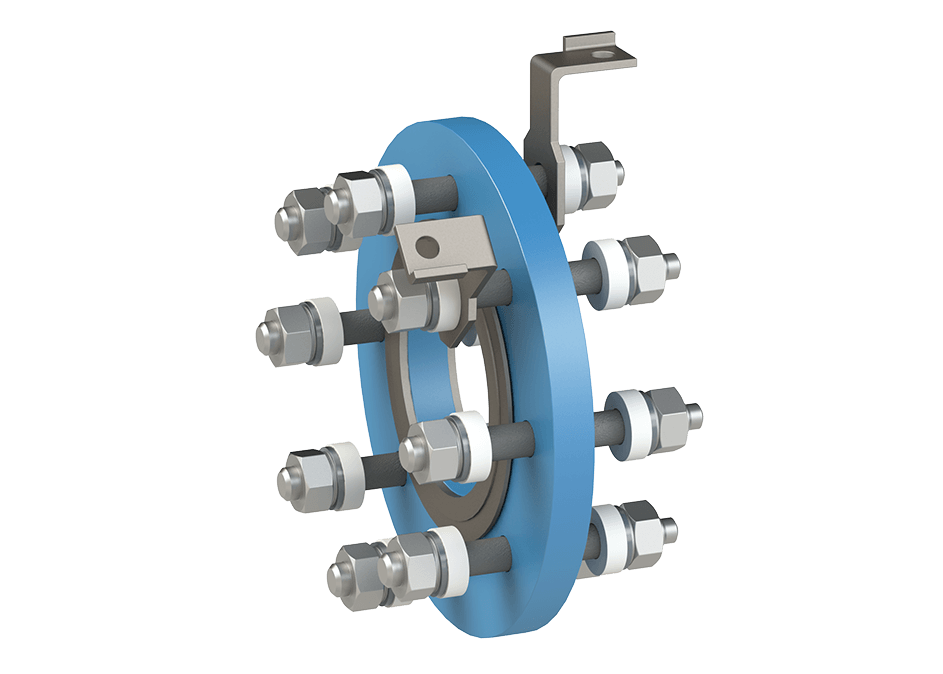

Aufbau und Funktionsweise der Isolierflanschverbindung Typ 61
Die Isolierflanschverbindung Typ 61 besteht aus aufeinander abgestimmten metallischen und isolierenden Komponenten. Isolierring und Isolierscheiben unterbrechen im montierten Zustand die metallische Leitfähigkeit der Flanschverbindung und ermöglichen damit die elektrische Trennung innerhalb eines KKS-Systems
Bauteile-Übersicht:
- Schraubenbolzen – 25CrMo4 (mit Polyolefin Beschichtung)
- Mutter – 25CrMo4
- Unterlegscheibe
- Isolierscheibe
- Kammprofildichtung
- Isolierring
- Kabellasche
Die Formstücke sind nicht im Lieferumfang enthalten.
Isolierring, Dichtungen und Flanschverschraubung
Der Aufbau umfasst einen Isolierring, Isolierscheiben, Schraubenbolzen und Muttern, Unterlegscheiben, zwei Kammprofildichtungen sowie zwei Kabellaschen. Die Betriebsanleitung nennt für Schraubenbolzen und Muttern 25CrMo4 sowie für die Kammprofildichtungen 1.4571 / Graphit. Die beschichteten Unterlegscheiben besitzen eine Härte von mindestens 200 HV.
Der Isolierring und die Isolierscheiben bilden die isolierenden Komponenten innerhalb der Flanschverbindung. Welche Druck-, Temperatur- und Drehmomentgrenzen für die konkrete Ausführung gelten, ist dem jeweiligen Typenschild zu entnehmen.
So arbeitet die Isolierflanschverbindung Typ 61
Im montierten Zustand dient Typ 61 dazu, die metallische Leitfähigkeit der Flanschverbindung zu unterbrechen und dadurch die elektrische Trennung innerhalb eines KKS-Systems herzustellen. Gleichzeitig ist die Verbindung für den Schutz vor Bimetall-Korrosion vorgesehen.
Für die Einbindung einer Ex-Trennfunkenstrecke sind zwei Kabellaschen vorgesehen. Diese werden standardmäßig an unterschiedlichen Bolzen angebracht; eine Montage an einem Bolzen muss bereits bei der Bestellung berücksichtigt werden. Die Ex-Trennfunkenstrecke ist nach Herstellervorgaben zu montieren und nach dem Einbau vor Ort zu prüfen. Die Isolierflanschverbindung ist vor Spritzwasser und Regen geschützt einzubauen.
Lieferumfang der Isolierflanschverbindung Typ 61
Die Isolierflanschverbindung Typ 61 wird mit den für die Verbindung vorgesehenen Isolier-, Dichtungs- und Befestigungskomponenten geliefert.
Isolierring mit Typenschild
Isolierscheiben
Schraubenbolzen und Muttern nach DIN/ASME
Beschichtete Unterlegscheiben
2 Stück Kammprofildichtung
Kabellasche für Ex-Trennfunkenstrecke
Abnahmeprüfzeugnis 3.1 nach DIN EN 10204
Konformitätserklärung gemäß 2014/68/EU
Technische Daten des Isolierflansch
Der Isolierflansch Typ 61 ist nach aktuellen Normen geprüft und für den Einsatz in Gas- und Rohrleitungssystemen geeignet. Die wichtigsten technischen Werte finden Sie hier – das vollständige Datenblatt steht zum Download bereit.
Andere Nennweiten auf Anfrage!
Der Isolierflansch Typ 61 von W2 in der Praxis
Der Isolierflansch Typ 61 wird bereits erfolgreich in Industrie- und Gasleitungen eingesetzt. Zahlreiche Kunden vertrauen auf seine geprüfte Sicherheit, einfache Montage und langlebige Isolation – auch unter anspruchsvollen Betriebsbedingungen.
Technische Auslegung und Anfrage zum Isolierflansch Typ 61
Für die Auswahl der passenden Ausführung sind insbesondere Medium, Nennweite, Druckstufe, Betriebstemperatur und Einbausituation relevant. Geben Sie bei Bedarf zusätzlich an, ob eine Ausführung gegen unerwünschtes Überbrücken, für Sonderflansche, für aggressive Medien oder eine besondere Anordnung der Kabellaschen benötigt wird.
